 Заголовок сообщения: Магнитолы Томь
Новое сообщениеДобавлено: 03 фев 2016, 00:22
Не в сети
Супермодератор
Аватара пользователя

Зарегистрирован: 23 янв 2015, 02:45
Сообщений: 5451
Откуда: СССР
Очков репутации: 4

Добавить очки репутацииУменьшить очки репутации
Вся информация отсюда - http://rw6ase.narod.ru


Кассетные магнитолы "Вега-320" и "Томь-305" с 1976 и 1977 года выпускали Бердский радиозавод и Томский радиотехнический завод. Магнитолы по схеме и конструкции одинаковы и разработаны на базе модели ''Форум-301''. Магнитолы состоят из всеволновых шестидиапазонных приёмников и односкоростных магнитофонных панелей III класса типа МП-305 производства Томского РТЗ. В отличие от базовой модели, в усилителе ПЧ AM тракта магнитол используются не резонансные контуры, а пьезокерамический фильтр; двухкаскадный УПЧ совмёщенного AM-ЧМ тракта дополнен каскадом на микросхеме с новой цепью АРУ. В усилитель НЧ введены раздельные регуляторы тембра по ВЧ и НЧ и добавлен каскад НЧ на 2-х транзисторах. Для питания от сети магнитолы имеют встроенные выпрямители. Магнитофонные панели рассчитаны для работы со стандартной кассетой МК-60. Скорость ленты 4,76 см/с, коэффициент детонации 0,4%. Относительный уровень помех в канале воспроизведения -43 дБ. В магнитолах установлены динамические головки 1ГД-37 вместо 0,5ГД-30, которые применялись в магнитоле ''Форум-301''. Номинальная выходная мощность магнитол 0,3 Вт, максимальная 0,8 Вт. Диапазон частот звука на линейном выходе 63...10000 Гц, а диапазон частот воспроизводимых встроенным громкоговорителем при работе магнитофона и приёмника в диапазоне УКВ - 200...7100 Гц. В остальных диапазонах 200...3550 Гц. Наружные габариты любой из магнитол 300х375х100 мм, вес не более 5 кг. Розничная цена 230 рублей.




Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Магнитолы Томь
Новое сообщениеДобавлено: 03 фев 2016, 00:23
Не в сети
Супермодератор
Аватара пользователя

Зарегистрирован: 23 янв 2015, 02:45
Сообщений: 5451
Откуда: СССР
Очков репутации: 4

Добавить очки репутацииУменьшить очки репутации
Кассетная магнитола "Томь-206-стерео" с 1982 года выпускалась Томским радиотехническим заводом. Магнитола разработана в 1980 году. Она рассчитана на приём вещательных станций на СВ, КВ-1, КВ-2 и УКВ диапазонах, на запись или воспроизведение различных звуковых программ. В радиоприёмнике имеется фиксированная настройка на три радиостанции в ЧМ диапазоне, система бесшумной настройки и включение подсветки шкалы. В магнитофоне имеется счетчик метража ленты, шумопонижающие устройства и электретные микрофоны. Магнитола работает на две встроенные динамические головки 2ГД-40, внешние АС сопротивлением 4 0ма или на головные стереотелефоны. Питается магнитола от сети или от шести элементов 373. По такой же конструкции, схеме и внешнему оформлениюс 1984 года Владимирским заводом точного машиностроения выпускалась магнитола ''Нерль-206-стерео''. Основные характеристики МЛ: Максимальная выходная мощность при автономном питании 2х1,5 Вт, при сетевом питании 2х4 Вт. Номинальный диапазон звуковых частот тракта AM 250...3550 Гц, ЧМ 80...12500 Гц, магнитной записи 63...10000 Гц. Коэффициент детонации ±0,35%. Габариты модели 430х260х130 мм. Масса 7 кг. Розничная цена 450 рублей.




Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Магнитолы Томь
Новое сообщениеДобавлено: 03 фев 2016, 00:24
Не в сети
Супермодератор
Аватара пользователя

Зарегистрирован: 23 янв 2015, 02:45
Сообщений: 5451
Откуда: СССР
Очков репутации: 4

Добавить очки репутацииУменьшить очки репутации

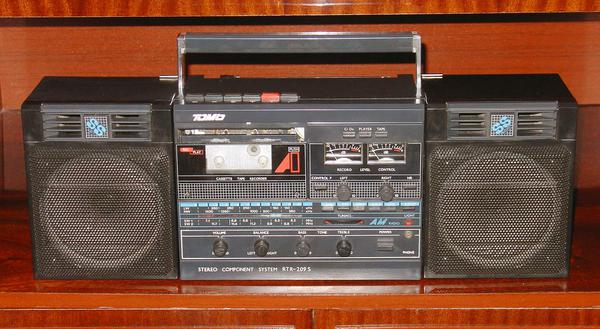

Двухкассетная магнитола "Томь-РЭМ-209С" с 1987 годла выпускал Томский радиотехнический завод. Магнитола представляет собой радиокомплекс состоящий из трёх самостоятельных устройств, два из которых, УКВ приёмник и магнитофонное воспроизводящее устройство могут работать как в составе единого функционального блока, так и независимо. Основной блок представляет собой однокассетную, стереомагнитолу, работающую на две АС которые могут быть отнесены от неё, с целью расширения стереобазы. Магнитофон рассчитан на запись и воспроизведение фонограмм от внешних источников и от встроенного и выносного приёмных устройств. Она может работать с любыми магнитными лентами в компакт кассетах МК-60 и МК-90. В приставке предусмотрен автостоп по окончании ленты в кассете, имеется отключаемая система шумопонижения. Приёмник работает в диапазонах: ДВ, СВ и КВ1 49...41 м, КВ2 31...24,8 м. Оба устройства работают на усилитель, к которому подключаются АС. Магнитола питается от сетевого или батарейного съёмного БП. Первоначальная цена комплекса 690 рублей. С начала выпуска магнитола именовалась как "Томь-209С". Магнитола имела несколько вариантов исполнения и наименований. Основные характеристики центрального блока: Коэффициент детонации ±0,35%. Отношение сигнал/шум при работе с устройством ШП -46 дБ. Диапазон частот МП - 63...12500 Гц. Максимальная выходная мощность от сети 5 Вт, батарей 1,5 Вт. Габариты комплекса 600х180х140 мм. Вес 7 кг. Съёмный воспроизводящий магнитофон представляет собой автономное устройство. Подключив к нему стереотелефоны, можно прослушивать фонограммы с компакт кассет, а при желании к нему можно подключить и внешнее УКУ с АС. При работе блока в составе миникомплекса, он обеспечивает возможность для перезаписи фонограмм с одной кассеты, на другую. Основные характеристики воспроизводящего устройства: Коэффициент детонации ±0,35%. Диапазон воспроизводимых частот 63...12500 Гц. Мощность на выходе для телефонов 2х5 мВт. Время работы от комплекта батарей 3 часа. Габариты 180х105х37 мм, масса 0,7 кг. Съёмное приёмное устройство обеспечивает приём в диапазоне УКВ, как в составе комплеса, так и в автономном режиме на стереотелефоны в режиме стерео. В нём предусмотрены АПЧ гетеродина, бесшумная настройка, память на 4 станции, подсветка шкалы. Основные характеристики приёмного блока: Чувствительность 10 мкВ. Диапазон воспроизводимых частот 125...12500 Гц. Выходная мощность на выходе для стереотелефонов 2х5 мВт. Время работы от источника питания 30 часов. Габариты - 180х105х37 мм. Масса - 0,5 кг.




Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Магнитолы Томь
Новое сообщениеДобавлено: 03 фев 2016, 00:25
Не в сети
Супермодератор
Аватара пользователя

Зарегистрирован: 23 янв 2015, 02:45
Сообщений: 5451
Откуда: СССР
Очков репутации: 4

Добавить очки репутацииУменьшить очки репутации
Переносная кассетная стереомагнитола "Томь-РМ-210-стерео" подготовил к выпуску с 1988 года Томский радиотехнический завод. Магнитола позволяет принимать программы радиовещательных станций в диапазонах ДВ, СВ, КВ1 6,12...7,32 МГц, КВII 9,68...12,1 МГц и УКВ и записывать фонограммы на магнитную ленту в кассетах типа МК, с последующим их воспроизведением. В магнитоле имеется встроенный пятиполосный графический эквалайзер, отключаемая система шумопонижения. Прослушивание ведется на съёмные активные АС, которые можно разнести для расширения стереоэффекта. Магнитола питается от сети или 8-ми элементов А-373. Технические характеристики: Скорость ленты 4,76 см/с; коэффициент детонации 0,35 %; максимальная выходная мощность при работе от автономного источника 1,5 Вт, от сети 7,5 Вт; диапазон воспроизводимых частот тракта AM 160...4000, ЧМ и магнитной записи 63...12500 Гц; габариты магнитолы 540х180х140 мм; масса 5,5 кг. Ориенировочная цена магнитолы на 1988 год 355 рублей.




Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Магнитолы Томь
Новое сообщениеДобавлено: 13 июл 2019, 23:31
Не в сети
Супермодератор
Аватара пользователя

Зарегистрирован: 23 янв 2015, 02:45
Сообщений: 5451
Откуда: СССР
Очков репутации: 4

Добавить очки репутацииУменьшить очки репутации
Магнитола Томь-РЭМ-209 - один вот такой вариант магнитолы попался мне здесь : https://zen.yandex.ru/media/id/5c8dba10 ... 00ae3e41ce







К колонкам приклепляются плеер и радио, как я понял .

Видео автора поста :


phpBB [youtube]
